隨著日本人口老齡化和建筑勞動力萎縮給建筑業帶來越來越大的壓力，清水建設株式會社正轉向一種新型的3D打印技術。該公司開發了一種噴涂式系統，旨在制造大型、曲面鋼筋混凝土構件。與擠出式打印機不同，該方案通過機器人噴嘴噴涂特殊的混凝土混合物，而不是逐層堆積。這使得機器人能夠構建出傳統混凝土打印技術難以實現甚至無法實現的形狀。

這種方法允許以多種角度和鋼筋籠周圍噴涂混凝土。這對于結構施工而言是一項重大變革，尤其是在鋼筋混凝土至關重要的地震區。大多數現有的混凝土打印機在處理鋼筋時都面臨挑戰。噴涂打印克服了這一限制，實現了真正的結構3D打印。

模擬如何改進噴涂打印

混凝土噴射威力強大，但難以預測。根據噴嘴距離、角度和凝固速度的不同，材料可能會彈跳、流動或擴散。為了控制這種現象，清水建設與卡內基梅隆大學計算工程與機器人實驗室合作開發了一套材料噴射模擬器。

該軟件模擬混凝土在空中運動并在表面上的成型過程。工程師可以在打印前測試軌跡、投射角度和速度。這使他們能夠提前選擇最精確、最高效的策略，從而減少缺陷和材料浪費。此外，它還能確保打印出的幾何形狀與原始數字設計相符。

清水設計的機器人是為大型鋼筋混凝土結構而打造的。

該打印系統結合了七軸機械臂和雙軸龍門架，使其擁有九個自由度。其打印尺寸為深六米、寬四米、高三米。噴嘴可以向多個方向噴射，即使在密集的鋼筋籠內也能進行打印。

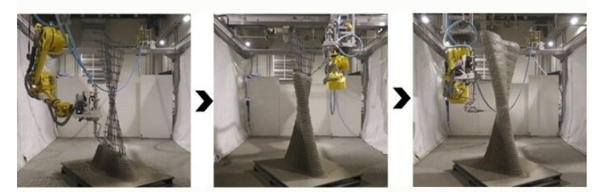

在最近的一次演示中，該機器人打印出一面2.5米高的扭曲混凝土墻，其上下兩部分向外延伸。整個結構僅用了四個小時就打印完成，這證明了該系統能夠處理建筑尺度的復雜幾何形狀，包括懸挑和曲面造型。

對清水而言，這項技術并非新鮮事物。隨著日本建筑行業勞動力的萎縮，自動化變得至關重要。3D投影打印技術既能減少人工勞動，又能為鋼筋混凝土結構的建筑師和工程師拓展更多可能性。

編譯整理：3dnatives
